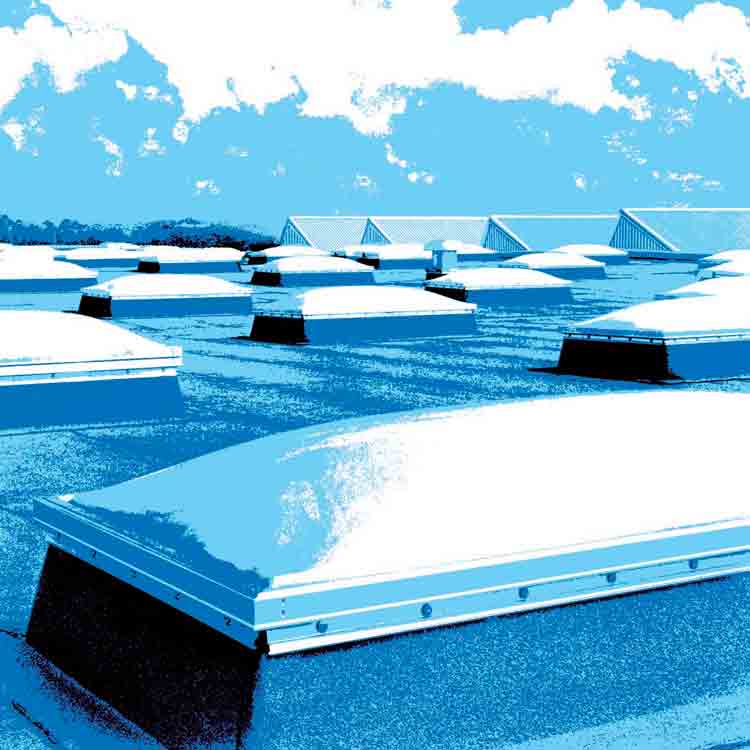

WEMALUX - BODOVÝ SVETLÍK typ M

Systém bodových svetlíkov s mnohými výhodami




WEMALUX - bodový svetlík typ M kladie nové merítka pre ploché strechy. Vďaka úplne novej koncepcii orientovanej na prax poskytuje WEMALUX početné výhody užívateľom, ale aj montážnym firmám pri montáži. Bodový svetlík WEMALUX je moderný presvetľovací , odborne vyhotovený a cenovo výhodný.
Popri hlavnej funkcii optimálneho presvetlenia vnútorných priestorov strechou môže po zabudovaní otváracieho zariadenia slúžiť ako prirodzený vetrací prvok s nízkymi nákladmi. Po doplnení pneumatickým zariadením sa z bodového svetlíka WEMALUX stane dokonca vysokovýkonná požiarna klapka pre odvod dymu a tepla. V tomto vyhotovení spĺňa všetky požiadavky predpisov pre tieto zariadenia.

Variabilita, výhodná cena, bezpečnosť, materiály priateľské k životnému prostrediu a minimálna náročnosť montáže - to sú požiadavky, ktorých zjednotenie nájdete v bodových svetlíkoch WEMALUX.

Výhody na prvý pohľad: Osadzovací veniec je...
  • nehorľavý vďaka stenám z pozinkovaného plechu: viac bezpečnosti a vyššia trieda požiarnej odolnosti (A1)

  • variabilný s výškami 20/30/40/50 cm

  • parotesný vďaka uzavretej vnútornej stene

  • "svetlopriepustnejší" vďaka väčšiemu svetelnému otvoru

  • aerodynamický s veľmi dobrou hodnotou Aw

  • prispôsobivý vďaka voliteľnému vnútornému laku (za príplatok)

  • priateľský k životnému prostrediu v materiáloch aj výrobe

  • recyklovateľný bez škodlivých zbytkov

  • kombinovateľný s rôznymi druhmi strešnej krytiny
Kupola je ...
  • voliteľná podľa použitia: pevná, vetracia, a/alebo vhodná pre požiarnu ochranu (RWA)

  • bez vŕtaných dier, tým bez slabých miest a bez rizika prasknutia

  • kompletne vybavené z výroby, t. j. rýchla montáž

  • chránená po obvode hliníkovým rámom so zvarenými rohmi. Zaručuje bezpečnosť v prípade požiaru, materiál neodkvapkáva na plochu strechy

  • jedno- až trojvrstvová vo všetkých formátoch

  • bezpečná proti krupobitiu a prierazu pri vyhotovení vonkajšej vrstvy z polykarbonátu (na želanie)




Technické údaje
Kupola
Materiál: Akrylát (PMMA) alebo polykarbonát (PC)
Požiarne vlastnosti:
(akrylát)		 B2, normálne horľavé, bez horiaceho odkvapkávania

Osadzovací veniec
Materiál: Oceľový plech, pozinkovaný, lakovaný (RAL 9002)
Vrchný profil: Tepelne oddelený Al profil
Tepelná izolácia:
Požiarne vlastnosti:		 Minerálna vata
A1, nehorľavé



Štandardné vyhotovenie bodového svetlíka WEMALUX sa dodáva s oblou dvojvrstvovou opálovou kupolou. Na želanie sú k dispozícii trojvrstvové vyhotovenia, ako aj pyramídové kupole. Kompletný prehľad ponuky nájdete nižšie. Okrem toho je možné dodať kupoly v čírom alebo farebnom vyhotovení, taktiež je k dispozícii teplopohltivý materiál (napr. Heatstop) (príplatok).

Systém WEMALUX ponúka pre všetky veľkosti svetlíkov vetracie zariadenia. Ich obsluha môže byľ ručná, elektrická, alebo pneumatická. Každý pevný svetlík je možné dodatočne vybaviť vetracím zariadením. Popri programe WEMALUX typ M dodáva Eberspächer aj ďalšie početné zvláštne vyhotovenia, prevažne zo sklolaminátu a polykarbonátu (zvlášť vysoká rázová odolnosť).
Montáž svetlíkov a dymových klapiek WEMALUX Typ M je prípustná na ploché strechy a strechy s malým sklonom max. do 25°. Zvláštne tvary osadzovacích vencov ako viacnásobné vence, kruhové vence, k tomu odpovedajúce kupole, tmavé klapky, nadmerné veľkosti atď. Je možné dodať na želanie. Prosím, obráťte sa na našich odborných poradcov!
Hodnoty útlmu hluku (hodnoty sú silne závislé na rozmeroch svetlíka)
Vyhotovenie Hodnota útlmu hluku RW
podľa DIN EN 717 diel 1		 Číslo protokolu inštitútu
Fraunhofer Stuttgart
2-vrstvová kupola LD 120x150 cm,
1-vrstvový veniec s tepelnou izoláciou 30 mm

21 dB

P-BA 119/1998

3-vrstvová kupola LD 120x150 cm,
1-vrstvový veniec s tepelnou izoláciou 30 mm		 22 dB P-BA 118/1998
Tmavá klapka 60 mm, LD 120x150 cm,
1-vrstvový veniec s tepelnou izoláciou 30 mm		 21 dB P-BA 117/1998
Svetlotechnické a stavebno-fyzikálne hodnoty
   Stupeň priepustnosti % Stupeň prestupu energie

Viditeľná
oblasť

Oblasť UV

Jednoduché
zasklenie
%		 Dvojité zasklenie s čírou vnútornou vrstvou %
τD65 τUV gE gD
Akrylát čierny 80870 0 0 2 -
Akrylát biely 01670 86 7 82 72
Akrylát číry 20070 92 11 86 78
Makrolon Longlife Plus číry 293 88 0 82 -
Makrolon Longlife Plus biely 096 43 0 57 -

  Stupeň
priepustnosti %
τD65		 Stupeň prestupu energie
gE		 Hodnota k
(W.m-2.K-1)
Kupola 2-vrstvová opál/opál 0,73 73,8 2,40
Kupola 3-vrstvová opál/číra/opál 0,68 68,4 1,80
Kupola 2-vrstvová Heatstop/opál 0,43 41,8 2,40

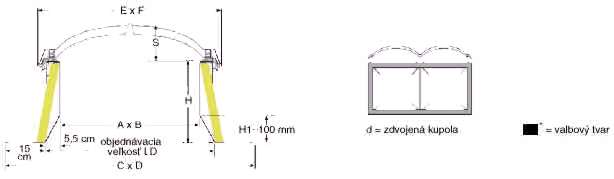

WEMALUX - kupole a vence typ M




objednávacia
veľkosť
LD (cm)		 tvar svetlá
plocha
m2		 výška
kupoly
m2		 RWA výstup
na
strechu		 hmotnosť
kupoly
cca.kg		 sortiment a hmotnosti (v kg) osadzovacích vencov WEMALUX z oceľového plechu pozink/lak naviac s vonkajším plášťom
1-vrstvové s tepelnou izoláciou zo sklolaminátu
H=20 H=30 H=40 H=50 H=20 H=30 H=40 H=50
60 x 60   0,24 15     5 11 14 17 20 14 18 22 25
60 x 90   0,39 15     6 14 18 21 25 19 23 27 32
80 x 80   0,48 20 8 15 19 23 27 20 25 29 34
90 x 90   0,62 22 9 17 21 25 29 22 28 32 37
90 x 120   0,86 22 11 20 25 30 35 26 32 38 44
100 x 100   0,79 24 11 19 24 28 33 25 31 36 42
100 x 150   1,24 24 13 24 29 35 40 32 38 45 51
100 x 200 1,68 24 18 29 35 42 48 38 46 54 61
100 x 250 d 2,13 24 22 33 41 50 58 43 53 64 74
100 x 300 d 2,57 24 26 38 47 56 65 50 61 72 83
120 x 120   1,19 26 13 23 28 34 39 30 36 43 50
120 x 150   1,52 26 15 26 32 38 44 34 41 49 56
120 x 180   1,84 26 20 29 35 42 48 38 46 54 61
120 x 240 d 2,50 26 24 34 42 51 59 45 55 65 75
125 x 125   1,30 27 14 24 29 35 40 32 38 45 51
125 x 250 d 2,72 27 24 36 44 53 61 47 57 68 78
150 x 150   1,93 29 21 29 35 42 48 38 46 54 61
150 x 180   2,35 29 23 31 39 47 55 41 51 60 70
150 x 210     2,77 29 25 34 42 51 59 45 55 65 75
150 x 240 d 3,18 26 29 37 46 55 65 49 60 71 83
150 x 250 d 3,32 27 32 38 47 57 66 50 61 73 84
150 x 270 d 3,60 28 34 40 50 60 70 53 65 77 89
150 x 300 d 4,02 29 37 43 54 65 76 57 70 83 96
180 x 180   2,86 32 26 34 42 51 59 45 55 65 76
180 x 240 d 3,87 26 37 40 50 60 70 53 65 77 89
180 x 250 d 4,04 27 38 41 51 62 72 54 66 79 91
180 x 270 d 4,38 27 40 43 54 65 76 57 69 83 96
180 x 300 d 4,88 29 43 46 57 68 79 60 74 87 101
200 x 200 d   3,57 24 33 38 47 57 67 50 61 73 85
220 x 220 d   4,37 25 41 42 52 63 73 55 67 81 93
Niektoré veľkosti resp. vyhotovenia je možné dodať zo skladu. Pred objednaním sa, prosím, informujte. Osadzovacie vence z oceľového plechu s profilovým napojením zo sklolaminátu a iné zvláštne vyhotovenia na dopyt (viď strany ….. )



WEMALUX -kupola typ M

Kupole WEMALUX sú ponúkané v tu uvedených vyhotoveniach.
Ich skladba je následovná:
Stabilný hliníkový rám zjednocuje funkcie
- skladovanie svetlíkov
- ochrana hrán pred poškodením
- rám vetráku

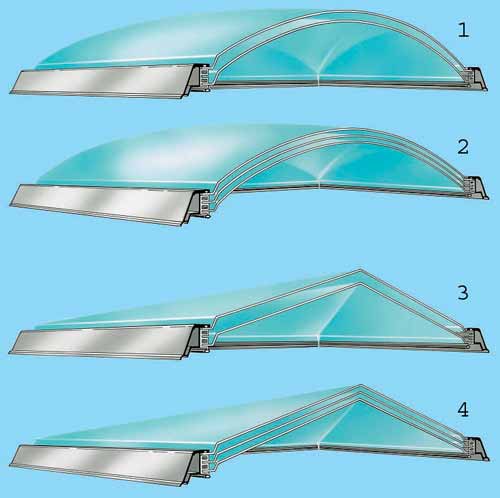

Kupole sa dodávajú v dvoj- (obr. 1) alebo trojvrstvovom vyhotovení. (obr. 2) Popri klasickom tvare kupole možno použiť aj moderný pyramídový tvar (obr. 3 a 4). Štandardný materiál kupole je opálovo sfarbený akrylát (PMMA). Na prianie možno dodať aj číre alebo čierne vyhotovenie.
 Pre redukciu prestupu energie možno použiť kupole so špeciálnou vrstvou Heatstop. Tepelné žiarenie dovnútra objektu sa tým zníži až o 68 %. Zvýšenou rázovou odolnosťou (ochrana proti krupobitiu) sa vyznačuje kupola z polykarbonátu. Takáto kupola je bezpečná proti prepadnutiu osôb.





WEMALUX -tmavé klapky a veľkorozmerové kupole typ M

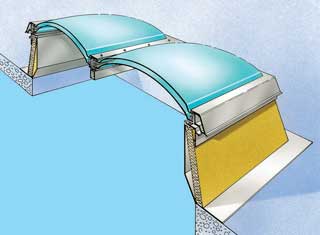

Veľkorozmerové kupole sú normálne kupole, spojené špeciálnou konštrukciou venca. Pomocou nich je možné realizovať svetlíky až do rozmeru 3 x 3 m.

Vyrábané rozmery:

LD 240 x 240 cm
LD 240 x 300 cm
LD 250 x 250 cm
LD 250 x 300 cm
LD 300 x 300 cm

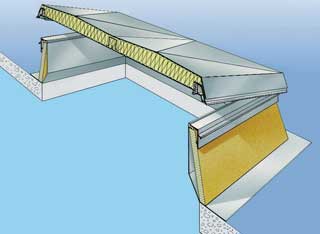

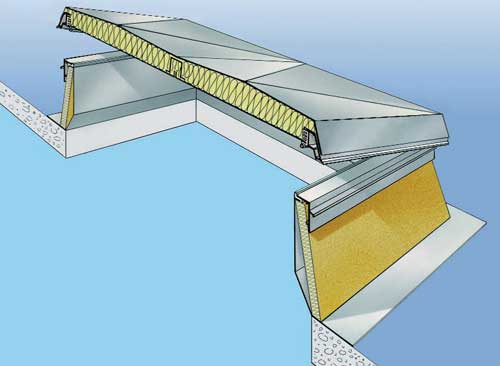

Tmavé klapky sa používajú hlavne pri zvýšených požiadavkách na zvukový útlm a/alebo tepelnoizolačné vlastnosti (hodnota k). To je napríklad prípad kinosál a divadiel.


WEMALUX - osadzovacie vence typ M

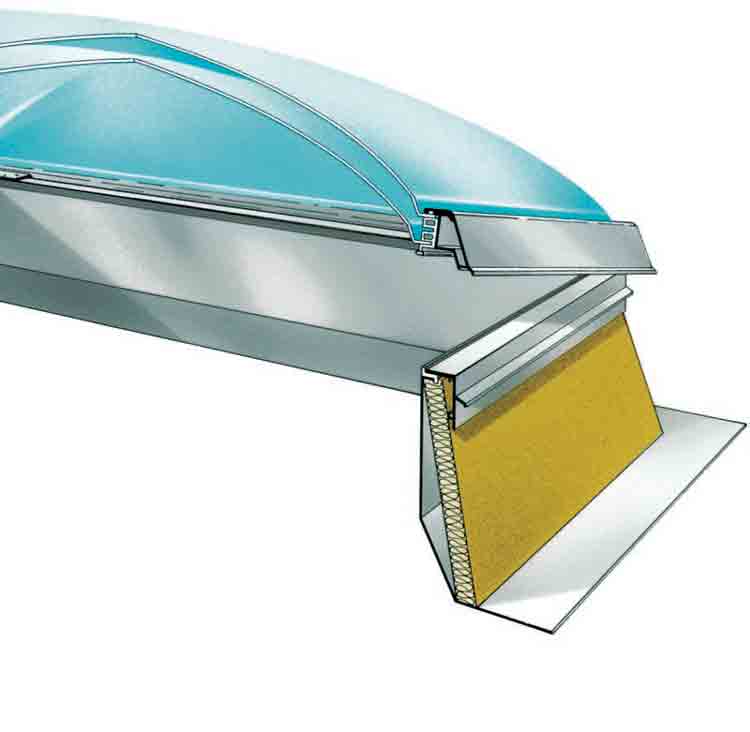

Osadzovací veniec WEMALUX Typ M v základnom vyhotovení. Tepelná izolácia je dodávaná stavbou.
Osadzovací veniec WEMALUX Typ M v normálnom vyhotovení s tepelnou izoláciou. Vence je možné dodať vo všetkých tu zobrazených výškach 20, 30, 40 alebo 50 cm.
Osadzovací veniec WEMALUX Typ M s polyesterovým vonkajším plášťom, ktorý slúži ako pripojovací profil k trapézovým alebo vlnitým strešným krytinám. Sortiment profilov, klikni tu.


Zvyšovací veniec sa používa pri sanácii striech. Zvyšuje pôvodný veniec pre vytvorenie priestoru pre novú tepelnú izoláciu. Pri starých svetlíkoch WEMALUX sa môže pôvodná kupola spravidla znovu použiť, pri cudzích výrobkoch je nutná prestavba na WEMALUX-M systém

Hliníkový adaptér
S týmto adaptačným rámom je možné nahradiť všetky doteraz vyrábané kupole Eberspächer kupolami WEMALUX. Pôvodný veniec môže ostať zachovaný

Upevňovacie lišty - sada
Sada sa skladá z upevňovacích líšt z hliníkového profilu, potrebných samo-vrtných skrutiek a podložiek s tesnením. S touto sadou je možné upevniť ãisto a bezpečne všetky druhy strešných pásov. Sada upevňovacích líšt je dodávaná pre všetky veľkosti vencov. Pri objednávke je treba uviesť rozmer LD.



Riešenie pre každý prípad

h: podľa príslušného montážneho predpisu

2.

 Osadzovací veniec 2-vrstvový so stupňovitou manžetou z oceľového lakovaného plechu pre napojenie živičných pásov a tepelnej izolácie. Utesnenie pomocou pásov z PVC, živičných, polyolefínových, štrkový násyp. 3. Osadzovací veniec 1-vrstvový s tepelnou izoláciou a po obvode voľne zaveseným pripájacím pásom podľa želania zákazníka. Na stavbe privarené k izolácii strechy.
1. Osadzovací veniec 1-vrstvový s tepelnou izoláciou na betónovej streche (alebo na trapézovom plechu). Utesnené živičnými pásmi.
4. Osadzovací veniec 2-vrstvový s tepelnou izoláciou a vonkajším plášťom z lakovaného plechu pre napojenie pásov z PVC, živičných, polyolefínových. Izolačný pás môže, ale nemusí byť vytiahnutý na bok venca 5. Osadzovací veniec 1-vrstvový s tepelnou izoláciou na streche z trapézového plechu alebo betónu. Utesnené plastovým strešným pásom. Zvárané. 6.

Tento spôsob montáže na obrubu nie je, vďaka rozmanitosti výšok vencov v systéme Wemalux, viac potrebný.

Tým sa ušetrí veľa času, materiálu a peňazí. Pokiaľ by predsa bolo potrebné pri sanácii osadiť veniec na drevenú obrubu, je treba to urobiť podľa obrázku.



Pre zvláštne prípady



Osadzovacie vence
vo zvláštnych
vyhotoveniach
(príklady)

  Osadzovací veniec 2-vrstvový s tepelnou izoláciou z tvrdej peny, vonkajší plášť zo sklolaminátu
  Osadzovací veniec 2-vrstvový s tepelnou izoláciou z tvrdej peny, vonkajší plášť zo sklolaminátu s odkvapovou hranou
  Osadzovací veniec
2-vrstvový s tepelnou izoláciou z tvrdej peny, vonkajší plášť zo sklolaminátu s tepelne izolovanou odkvapovou hranou
  Osadzovací veniec
2-vrstvový s tepelnou izoláciou s napojením
na vlnitý
profil
  Osadzovací veniec 2-vrstvový s tepelnou izoláciou s napojením na
trapézový
profil

Ak potrebujete osadzovací veniec na niektorý z uvedených profilov strešnej krytiny, môžeme dodať osadzovací veniec s odpovedajúco vytvarovaným napojením. Pri Vašej objednávke, prosím, uveďte okrem objednávacieho rozmeru LD, aj výrobcu a typ profilu. K tomu je potrebné uviesť, či má byť profilácia pozdĺžna alebo   priečna. Okrem toho upozorňujeme, že pri tomto vyhotovení nie je z technických dôvodov možné vyrobiť všetky rozmery.
Výrobca/typ Výrobca/typ
ACIFER DZ 1000 x 40 MP 42
AHL SELL TH 47 MPA 45
ALUSUISSE 91201 NEVESCO 1000
ALUSUISSE 91220 ONDATHERM 101 = FORGES 45/333
ALUSUISSE 92201 PROMISOL 1001 T
ALUSUISSE 91301 ROMA-PROFIL
ASTRON 31/300 SAB TL 75/95
DLW Glamet G4 TR 45/333(Trapex, Forges)
ELCOM TCP 900/C TR 40/183(Trapex, Forges, Conti, Montana, SPLO, Holodeck H40, Flor, Wurzer)
FLOR TR 84/273
FORGES FP 39T
FORGES 36T TR 35/207(Zeman, Trapex, Forges, Gavle, Flor)
FISCHER Isotherm D80/100
FORGES 45/333 = ONDATHERM 101 TR 44/160
HOESCH TL 75, TL 95 TR 60/235
HOESCH E 35/207 TR 105/290
HOESCH E 50/250 TR 52/20
HOESCH E 85 TR 46 (Gavle)
HACIERCO 3-345-105 TEDESCO C60S
HACIERCO 3-250-106 Thyssen (VS 35/VS 58/VS 75/VS 95)
HACIERCO 1000 = PROMISOL 1001 T VAW 45/150
KINGSPAN 1000 VAW 124/29
MONTANA SP 41 Vlna 6 (Ondapress) = Vlna 5 v D
MONTANA SP 57 Vlna 9 (Ondapress)
MONTANA SP 52


Upozornenie:
Všetky osadzovacie vence musia byť montované súčasne so strešnou krytinou.
Dodatočná montáž nie je možná.


Vetranie, zatemnenie, tienenie

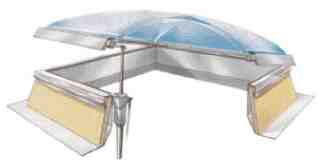

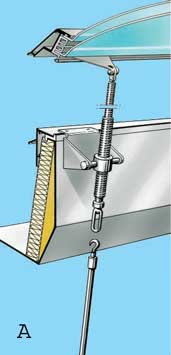

  1. ručný pohon pre všetky veľkosti LD

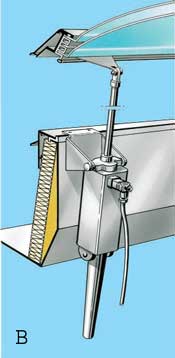

  2. elektrické vetranie, 230V alebo 24V pre všetky veľkosti LD

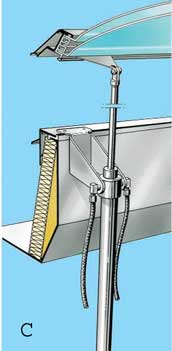

  3. pneumatické vetranie pre všetky veľkosti LD
  4. ventilátor

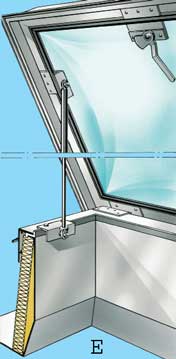

  5. výstup na strechu
  6. permanentný vetrák

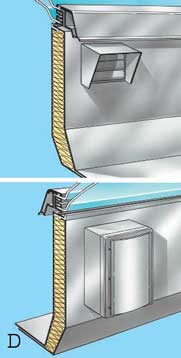

k D: len pri výške venca 50 cm s hliníkovým vonkajším plášťom
Výkon: typ DX 400:275 m3/h
           Typ 1000A: 800 m3/h

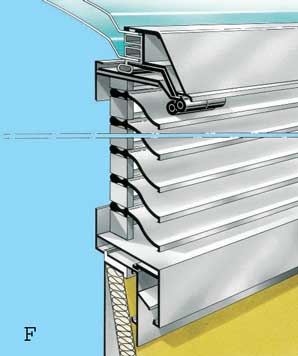

k F: permanentný vetrák je vhodný napr. pre hromadné garáže, trafostanice, sklady plynov atď.

Príslušenstvo k vetraniu
Druh pohonu Zdvih
Ručný SP 30 cm
Elektromotor 230V EL 30 cm
Elektromotor 24V 35 cm
Pneumetický válec PN 30 (štandard), 40,50,60,80,100 cm

Pri zdvihu väčšom ako 30 cm je maximálna výška zdvihu závislá od výšky venca a hrúbky stropu.

WEMALUX - dymová klapka typ M

RWA -vyhotovenie podľa DIN 18232, resp. miestnych noriem


Prehľad sortimentu dymových klapiek typ M Údaje pre kupolu a osadzovací veniec viď predchádzajúce strany!
Eberspächer je ako odborná firma uznaná a schválená zväzom poisťovateľov
S= iba odvod dymu a tepla G
S-L/EL= RWA, kombinované s elektromotorickým normálnym vetraním, zdvih 30 cm
S-L/PN= RWA, kombinované s  pneumatickým normálnym vetraním, zdvih 30 cm
S-V/PN= RWA, kombinované s elektromotorickým  úplným vetraním, postavenie cca 100°

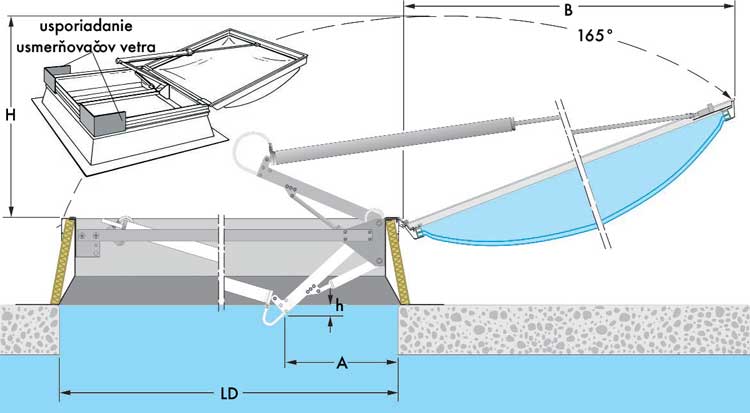

LD= rozmer svetlého otvoru v streche (nesmie byť  menší)
Aex= geometrický výstupný otvor RWA, meraný  na strane zariadenia odvrátenej od strechy
Aw= aerodynamicky účinná plocha otvoru RWA, pri zohľadnení vplyvu vetra
B= presah kupole v prípade požiaru
H = maximálna dosiahnutá výška kupole pri  otváraní, bez výšky venca
* možnosť zatvárania kupole pri otvorení o 165° zdola
** s osadzovacím vencom 1-vrstvovým, tepelne izolovaným, s výškou 30 cm
objednávací
rozmer LD		 tvar rozmery celková
hm.**		 Aex otváracie rozmery typy Aerodinamické
hodnoty
Aw 1) Aw 2)
cm mm ca.kg m 2 h A H B S* S-L/EI S-L/Pn S-V/Pn m 2 m 2
100 x 100 1000/1000/300 -500 40,0 0,79 90 310 1080 1015 0,750 0,650
100 x 150 1000/1500/300 -500 48,5 1,24 90 310 1080 1015 1,125 0,900
100 x 200 1000/2000/300 -500 59,5 1,68 90 310 1080 1015 1,500 1,200
100 x 250 1000/2500/300 -500 74,5 2,13 90 310 1080 1015 1,875 1,500
120 x 120 1200/1200/300 -500 49,5 1,19 80 300 1280 1215 1,080 0,864
120 x 150 1200/1500/300 -500 53,0 1,52 80 300 1280 1215 1,350 1,080
120 x 180 1200/1800/300 -500 67,5 1,84 80 300 1280 1215 1,620 1,188
120 x 240 1200/2400/300 -500 80,0 2,50 80 300 1280 1215 2,160 1,584
125 x 125 1250/1250/300 -500 51,0 1,30 80 300 1330 1265 1,170 0,936
125 x 250 1250/2500/300 -500 82,5 2,72 80 300 1330 1265 2,348 1,719
150 x 150 1500/1500/300 -500 64,0 1,93 80 300 1580 1515 1,688 1,350
150 x 180 1500/1800/300 -500 72,5 2,35 80 300 1580 1515 2,025 1,620
150 x 210 1500/2100/300 -500 84,5 2,77 80 300 1580 1515 2,363 1,890
150 x 240 1500/2540/300 -500 89,0 3,18 80 300 1580 1515 2,700 1,980
150 x 250 1500/2500/300 -500 92,5 3,32 80 300 1580 1515 2,813 2,063
180 x 180 1800/1800/300 -500 86,5 2,86 110 430 1880 1815 2,430 1,944
180 x 240 1800/2400/300 -500 101,5 3,87 110 430 1880 1815 3,240 2,376
180 x 250 1800/2500/300 -500 103,0 4,04 110 430 1880 1815 3,375 2,475
200 x 200 2000/2000/300 -500 95,0 3,57 120 440 2080 2015 3,000 2,200
220 x 220 2200/2200/300 -500 107,0 4,37 130 580 2280 2215 3,630 2,420

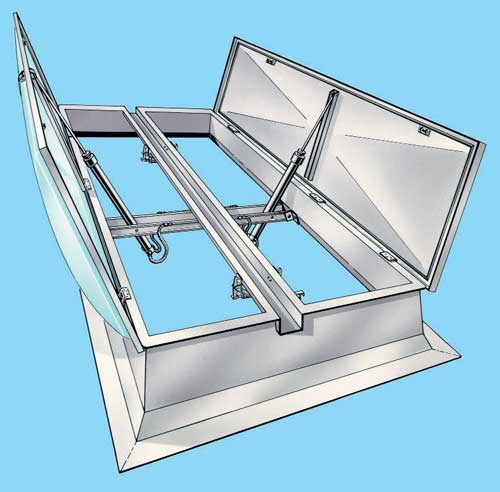

WEMALUX -dymová klapka
Dymová klapka SP 232/A-01
je mnohostranne použiteľné zariadenie pre odvod dymu a tepla. Je koncipované pre strechy so sklonom do 15°.
Zariadenie je dimenzované pre zvlášť vysoké výkony a vyznačuje sa veľkou mechanickou stabilitou, takže je použiteľné aj v kritických oblastiach.
Popri funkcii odvodu dymu (typ S) v prípade požiaru, môže plniť aj funkciu denného vetrania za pekného počasia (typ S-V/PN).Otváranie klapiek je ovládané pneumatickým valcom. Zvláštne vyhotovenie zariadenia umožňuje aj montáž v okrajovej oblasti strechy (b/8).
Technické údaje:
Zakrytie voliteľne 2-vrstvovími akrylátovými priesvitnými kupolami s rámom z tvrdého PVC, alebo 2-vrstvovými tmavými klapkami z plechu termicky oddelenými vloženou tepelnou izoláciou.
Kovový osadzovací veniec vysoký 30 cm s tepelnou izoláciou.

Požiarne vlastnosti: Tmavá klapka a osadzovací veniec nehorľavé (A1), priesvitné kupole normálne zápalné (B2) podľa DIN 4102 diel 1, bez horiaceho odkvapkávania.

Možnosti zabudovania:
Strechy so sklonom do 25° .V normálnom vyhotovení až do merného zaťaženia vetrom 1,6 kN.m-2, vo zvláštnom vyhotovení do 3,95 kN.m-2(pre okrajovú oblasť b/8)

Rozmery: viď obrázok
Požadovaný otvor v streche:
Svetlý rozmer: LD = 180 x 250 cm
LD = 200 x 250 cm
LD = 250 x 250 cm
Hmotnosti:
Kovový veniec s tmavšími klapkami: 110 kg
Kovový veniec s priesvitnými kupolami: 120 kg
